| I. Layunin ng Kagamitan at Pamantayan sa Pagsunod | ||
| Ang mga kagamitan ay nakakatugon sa mga kinakailangan | Sumusunod sa GB/T 30435-2013 standard para sa mga electric hot-air drying oven, GB 5959.4-92 manufacturing safety standard, at GB/T 20033-2011 standard para sa hot-air circulation ovens. | |
| 2. Application ng Produkto | Angkop para sa pagsasagawa ng heat resistance, humidity resistance, dryness resistance, mataas at mababang temperatura adaptability testing, low-temperature constant-temperatura maintenance, at storage para sa mga electronic at electrical na produkto, surface treatment, instrument at gauge, plastic, metalurhiya, at mga katulad na application. Partikular na angkop para sa mataas at mababang temperature adaptation testing ng mga produkto kabilang ang optical fibers, crystals, precision inductors, surface-treated na bahagi, PCB, at LCD; nagsisilbi ring reliability testing apparatus para sa quality control engineering. Karagdagang naaangkop para sa mga kawani ng pangangasiwa ng kalidad, mga institusyong pananaliksik, at mga institusyong mas mataas na edukasyon upang suriin ang pagganap at kalidad ng produkto. | |
| 3. Mahigpit na ipinagbabawal na mga produkto | Ang mga sumusunod na item ay mahigpit na ipinagbabawal para sa pagsusuri: mga nasusunog at sumasabog na mga sangkap, mga materyales na lubhang kinakaing unti-unti, at mga bagay na naglalabas ng malakas na radiation. | |
| II. Mga Detalye ng Kagamitan | ||

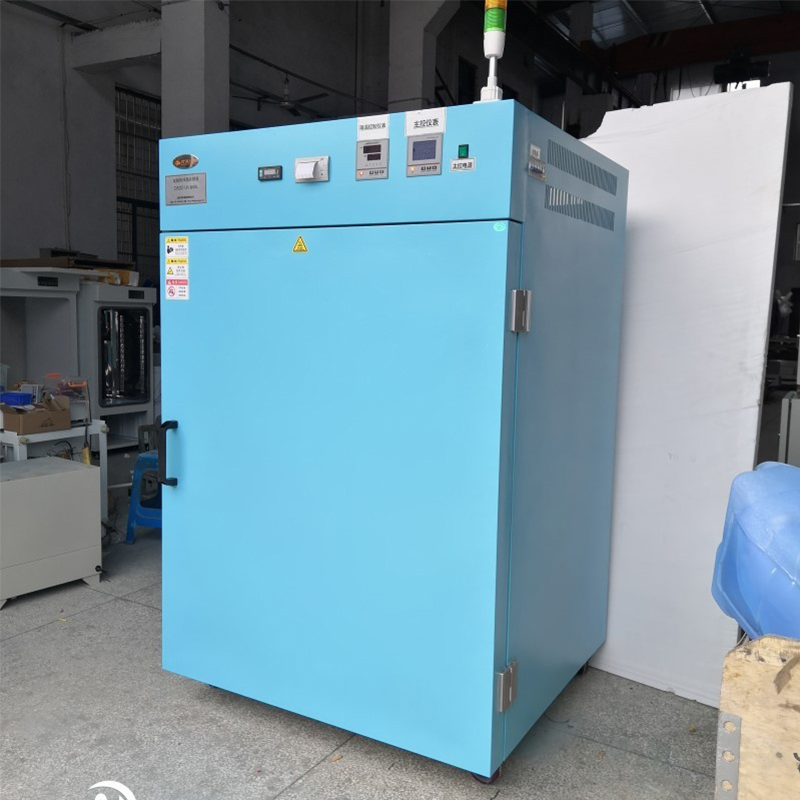

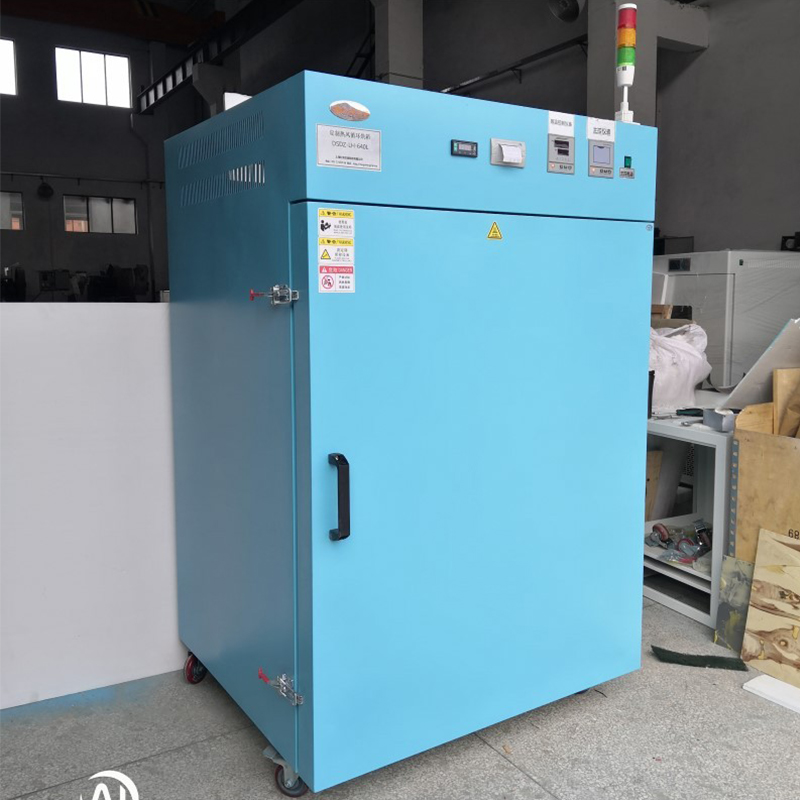

| 1. Pangalan ng Kagamitan | Customized Hot Air Circulation High-Temperature Oven | |
| 1. Modelo ng Kagamitan | DS-LH135 | |
| 2. Mga Pangunahing Teknikal na Detalye | ||
| Custom na Hot Air Circulation Oven | ||
| 2.1 Mga sukat ng panloob na silid | 800 × 800 × 1000 mm (lapad × lalim × taas) | |
| 2.2 Panlabas na sukat | 1000 × 1050 × 1690 mm | |
| 2.3 Saklaw ng temperatura | RT 50 hanggang 600 °C | |
| 2.4 Pangmatagalang temperatura ng pagpapatakbo | <550 | |
| 2.5 Pagbabago ng temperatura | ±1 °C | |
| 2.6 Pagkakapareho ng temperatura | ±2.5% ng pagbabasa | |
| 2.7 Rate ng pag-init | Temperatura ng kuwarto hanggang 550 °C <85 min | |
| 2.8 Resolusyon sa temperatura | 1 °C | |
| 2.9 Pagkakapareho ng temperatura | 200°C: ±2°C, 300°C: ±3°C, 400°C: ±5°C, 500°C: ±6°C | |
| 2.9 Rating ng power supply (tinatayang) | 220V/50Hz | |
| 2.10 Kabuuang pagkonsumo ng kuryente | Humigit-kumulang 4kW | |
| 2.11 Sample holder | Tatlong hindi kinakalawang na asero na butas-butas na nakatiklop na gilid (double-blade) na mesh plate | |
| 3. Kagamitan sa Istruktura ng Pagganap | ||
| 3.1 Enclosure Structural Materials | Istruktura | Nagtatampok ang interior ng isang anggulong steel frame para sa structural reinforcement. Ang mga layer mula sa labas hanggang sa loob ay: cabinet shell – insulating rock wool – frame – air duct – inner chamber – sample rack. Nakalagay ang control system sa isang external na controller box na naka-mount sa kanang bahagi ng unit. Ang fan motor ay naka-install sa ibabaw ng kagamitan, na nagtutulak sa circulation fan sa pamamagitan ng isang V-belt. |
| Materyal na panlabas na pambalot | Ang panlabas na pambalot ay gumagamit ng cold-rolled steel plate na may electrostatic powder coating. | |
| Inner liner na materyal | Binuo mula sa premium na SUS321 stainless steel plate. | |
| Lock ng pinto | Nagtatampok ng double-latch door lock para sa kadalian ng paggamit. | |
| Layer ng pagkakabukod | 5052 aluminum oxide insulating flame-retardant wool. | |
| Suportahan ang mga paa | Naylon na paa. | |
| Pinto | Pag-configure ng solong pinto nang hindi tumitingin sa bintana, na nagtatampok ng mekanismo ng snap-lock para sa ergonomic na operasyon. Gumagamit ang door frame sealing ng espesyal na formulated na mataas/mababang temperatura na lumalaban sa silicone rubber gasket para sa pinahusay na integridad ng sealing. | |
| 3.2 Sistema ng Pamamahagi at Sirkulasyon ng hangin | Fan | Ang paggamit ng branded na mataas na temperatura na lumalaban sa mga tagahanga na sinamahan ng mataas na temperatura na lumalaban sa aluminyo haluang metal na sirkulasyon ng mga tagahanga upang makamit ang sapilitang convective diffusion circulation. |
| Fan drive | Triangular belt transmission. | |
| sirkulasyon ng duct | Ang duct circulation ay gumagamit ng upper intake na may kaliwa at kanang exhaust return air design. Ang pag-install ng mga baffle sa loob ng duct ay nagsisiguro na ang presyon at bilis ng hangin ay sumusunod sa mga pamantayan ng pagsubok, habang pinapagana ang mabilis na pag-stabilize ng temperatura sa pagbukas at pagsasara ng pinto. | |
| Subukan ang port | wala. | |
| 3.3 Sistema ng Pag-init | ① | Gumagamit ang sistema ng pag-init ng paraan ng pag-init ng sirkulasyon ng mainit na hangin, na tinitiyak ang pare-parehong pamamahagi ng temperatura na may tumpak at maaasahang kontrol sa temperatura. |
| ② | Ang parehong temperatura control at power output ay kinakalkula ng isang microcomputer, na awtomatikong inaayos ang heating power ayon sa internal load level. Nakakamit nito ang mataas na katumpakan at kahusayan sa enerhiya, na nagreresulta sa higit na pagpapanatili ng kapaligiran at pagtitipid ng enerhiya. | |
| ③ | Pangunahing bahagi ng system: heating tubes, solid-state relay, atbp. | |
| 4 Fault Alarm System (Opsyonal) | ||
| Proteksyon sa Kaligtasan ng Kagamitan | Awtomatikong pinuputol ng independiyenteng limiter ng temperatura ang pag-init kapag nag-overheat, na sinamahan ng mga naririnig at nakikitang alarma upang alertuhan ang operator, na epektibong mapangalagaan ang mga sample. | |
| 5. Pangkalahatang-ideya ng Mga Napiling Bahagi ng Elektrisidad | ||
| Instrumentasyon | Ang LCD integrated horizontal block instrument ay nagpapakita ng maraming set ng data sa isang screen na may matatag at tumpak na pagpapadala ng signal. Nagtatampok ang instrumento ng PID logic operation, na nag-aalok ng parehong self-tuning at manual adjustment na mga kakayahan. | |
| Solid-state relay | Gumagamit ng mataas na kalidad na solid-state relay | |
| Sensor ng temperatura | Gumagamit ng PT100 sensors | |
| 6. Teknikal na Dokumentasyon | ||
| Mga manwal | Manwal ng paggamit ng kagamitan, warranty card, sertipiko ng pagsang-ayon, electrical schematic diagram, | |
| 7. Opsyonal na Mga Kagamitan | ||
| Imbakan ng data | USB storage, spreadsheet data storage | |
| Printer | Thermal paper printing, adjustable print interval | |
| Inert gas filling port | Panloob na U-shaped distribution, aperture 16mm (outer diameter) | |
| Metro ng daloy ng gas | Kontrolin ang channel ng gas upang makontrol ang rate ng daloy ng gas | |
| Ilaw ng tagapagpahiwatig ng pagpapatakbo | Tatlong kulay na tagapagpahiwatig (katayuan sa pagpapatakbo, katayuan ng pagkakamali, katayuan sa sobrang temperatura) | |
| III. Mga Kinakailangan sa Pag-install ng Kapaligiran ng Kagamitan | ||
| Mga Kinakailangan sa Pag-install ng Kagamitan | Temperatura at halumigmig sa paligid: 5°C hanggang 30°C, relatibong halumigmig: <85% | |
| Walang matinding vibrations sa paligid | ||
| Walang direktang sikat ng araw o iba pang direktang pinagmumulan ng init | ||
| Walang malakas na electromagnetic field sa paligid | ||
| Walang mataas na konsentrasyon ng alikabok o kinakaing unti-unting mga sangkap sa paligid | ||
| Ang silid ay dapat na maayos na maaliwalas. | ||
| Walang malakas na agos ng hangin sa paligid; kung saan kinakailangan ang sapilitang daloy ng hangin, ang daloy ng hangin ay hindi dapat idirekta sa yunit. | ||
| Ang kagamitan ay dapat ilagay sa isang solid, patag na ibabaw at mapanatili sa isang pahalang na posisyon. | ||
| Ang isang clearance na hindi bababa sa 50cm ay dapat mapanatili sa pagitan ng likuran ng kagamitan at ng dingding, na may hindi bababa sa 50cm na clearance sa magkabilang panig. | ||
| IV. Pagtanggap at Warranty | ||
| Mga Parameter | Ang lahat ng data sa itaas ay sinusukat sa panahon ng operasyon sa ilalim ng walang-load na mga kondisyon. | |
| Pagtanggap | Pagtanggap inspection shall be completed within one week of the equipment arriving at the buyer's designated delivery address. | |
| Warranty | Ang isang 12-buwang panahon ng warranty ay nalalapat pagkatapos ng pagtanggap. Lampas sa panahong ito, malalapat ang mga makatwirang singil para sa mga kapalit na bahagi. | |
| V. Production Lead Time at Paraan ng Transportasyon | ||
| Production Lead Time | Paghahatid sa loob ng 45 araw ng trabaho mula sa petsa na ang paunang bayad ay na-kredito sa account ng supplier. | |
| Paraan ng Transportasyon | Transportasyon sa kalsada; paghahatid sa transport packaging na sumusunod sa mga pamantayan ng QB/WD008-2001. Lokasyon ng paghahatid: Ang itinalagang punto ng customer (hindi kasama ang paghahatid sa itaas). Pagbaba ng mga bag na isasagawa ng mamimili. | |
