1. Teknikal na Solusyon
| Pangalan ng Proyekto | Custom na Hot Air Circulation Oven (DS-LH135) |
| Numero ng Sanggunian | 20200518032 |
| Petsa | 2020/5/18 |
| Naaprubahan | Mr He |
| Na-draft | Mr Li |
| Komersyal | Zhang Yu |
| Telepono: | 13671719019 |
| I. Layunin ng Kagamitan at Pamantayan sa Pagsunod | ||
| Sumusunod sa mga pamantayan sa paggawa ng kagamitan | Sumusunod sa mga sumusunod na pamantayan para sa electric hot-air forced-air drying ovens: GB/T 30435-2013 standard, GB 5959.4-92 safety standard, GB/T 20033-2011 hot-air circulation oven standard | |
| 2. Application ng Produkto | Angkop para sa pagsasagawa ng heat resistance, moisture resistance, dryness resistance, mataas/mababang temperatura adaptability testing, low-temperature constant-temperatura maintenance, at storage para sa electronic at electrical products, surface treatments, instruments, plastics, metalurgy, atbp. Partikular na angkop para sa mataas/mababang temperatura adaptability testing ng optical fibers, crystals, precision inductors, surface-treated na mga produkto, nagsisilbing kontrol sa kalidad ng LCD, atbp. engineering. Ito ay angkop din para sa mga kawani ng pangangasiwa ng kalidad, mga institusyon ng pananaliksik, at mga unibersidad upang suriin ang pagganap at kalidad ng produkto. | |
| 3. Mga Ipinagbabawal na Sangkap | Ang mga sumusunod na sangkap ay mahigpit na ipinagbabawal para sa pagsusuri: nasusunog, sumasabog, lubhang kinakaing unti-unti, o malakas na radioactive na mga materyales. | |
| II. Mga Detalye ng Kagamitan | ||
| 1. Pangalan ng Kagamitan | Customized Hot Air Circulation High-Temperature Oven | |
| 1. Modelo ng Kagamitan | DS-5800H | |
| 2. Pangunahing Teknikal na Parameter | ||

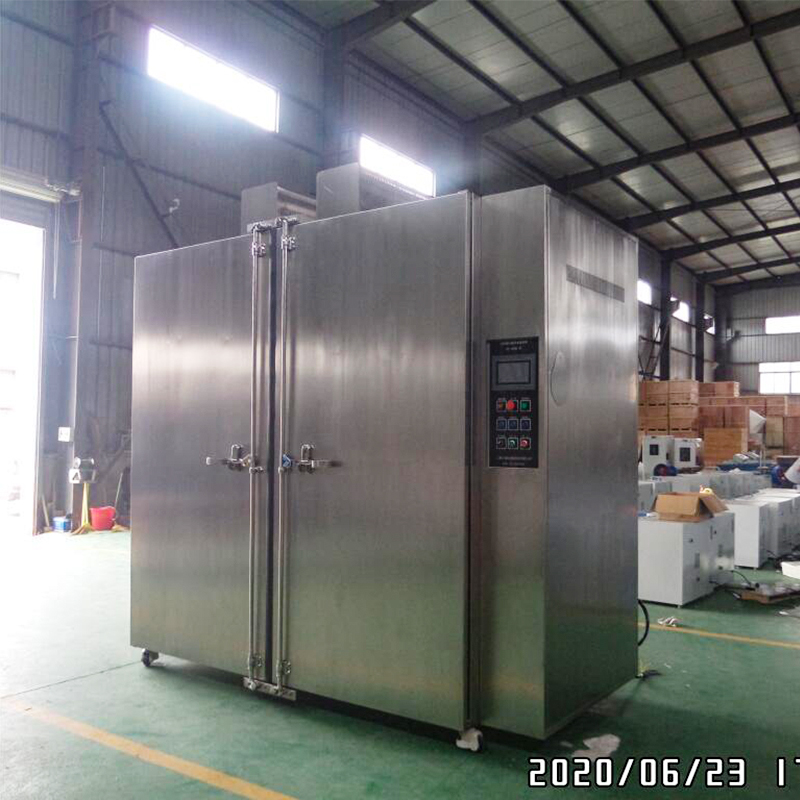

| Custom na Hot Air Circulation Oven | ||
| 2.1 Mga Dimensyon ng Panloob na Kamara | 2200 × 1200 × 2200 mm (Lapad × Lalim × Taas) | |
| 2.2 Panlabas na Mga Dimensyon | 3000 × 1400 × 2900 mm (Kabilang ang Fan Motor) | |
| 2.3 Saklaw ng Temperatura | RT 20 hanggang 180°C | |
| 2.4 Controller | LCD Touchscreen Controller | |
| 2.5 Mga Operating Mode | 1 Naka-time na operasyon 2 Constant value na operasyon 3 Naka-program na operasyon | |
| 2.4 Patuloy na Operating Temperatura | 160°C | |
| 2.5 Pagbabago ng Temperatura | ±1°C | |
| 2.6 Pagkakatulad ng Temperatura | ±2.5% ng set point | |
| 2.7 Rate ng Pag-init | ≥3°C/min (average) | |
| 2.8 Resolusyon sa Temperatura | 0.1°C | |
| 2.9 Pagkakatulad ng Temperatura | 100°C: s 2°C | |
| 2.10 Dami | 5.8m³ | |

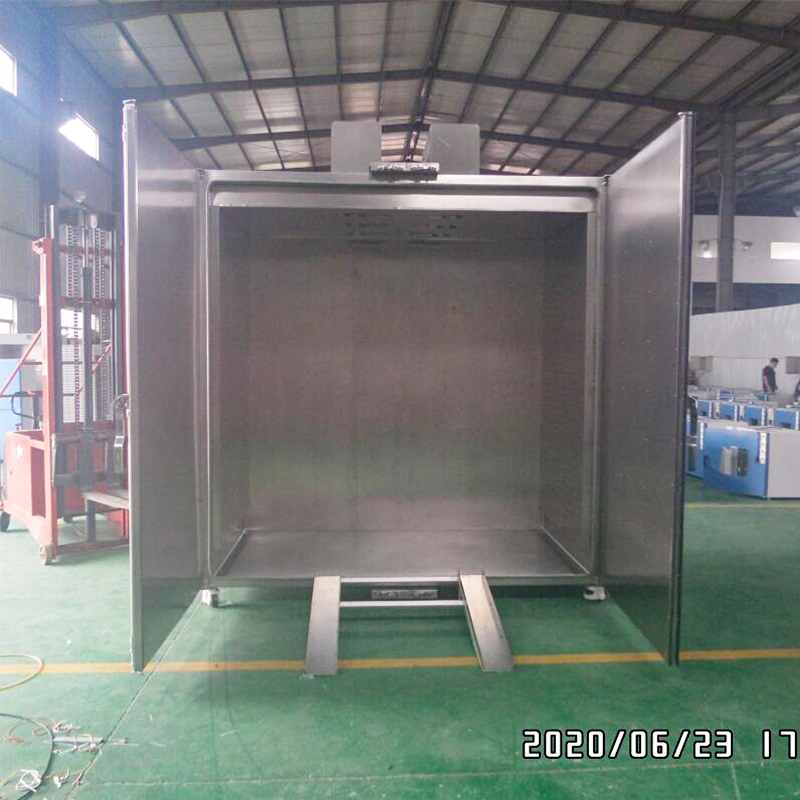

| 2.11 Ramp ng Paglilipat ng mga Kalakal | 2200x1000mm | |
| 2.12 Kapasidad ng Pagkarga ng Panloob na Kamara | 1.5 tonelada | |
| 2.13 Power Supply (tinatayang) | 380V/50Hz | |
| 2.14 Kabuuang Pagkonsumo ng kuryente | Tinatayang 25kW | |
| 3. Istraktura at Materyales ng Kagamitan | ||
| 3.1 Enclosure Structural Materials | Istruktura | Ang panloob na structural reinforcement ay binubuo ng isang anggulong steel frame, na may mga bahaging naka-layer mula sa labas hanggang sa loob: enclosure shell – thermal insulation rock wool – frame – air duct – inner chamber – sample rack. Ang control system ay nakalagay sa isang externally mounted control cabinet sa kanang bahagi ng unit, habang ang fan motor ay nakaposisyon sa kanang flank para sa axial airflow generation. |
| Materyal na panlabas na pambalot | Nagtatampok ang enclosure shell ng brushed finish sa 304 stainless steel. | |
| Inner liner na materyal | Binuo mula sa premium SUS304 mirror-finished stainless steel plate. | |
| Lock ng pinto | Nagtatampok ng snap-lock na mga fastening ng pinto para sa kadalian ng paggamit. | |
| Layer ng pagkakabukod | Insulated na may 5052 aluminum oxide fire-retardant wool. | |
| Mga kastor | Nilagyan ng apat na Fuma castor (iisang load capacity: 1000kg). | |

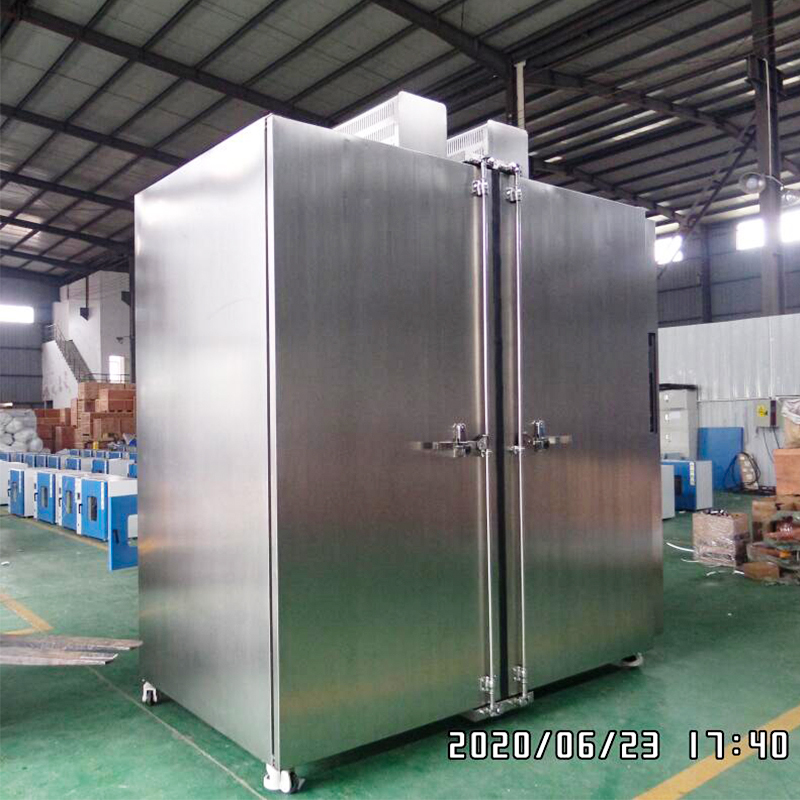

| Pinto | Doble-door configuration nang hindi tumitingin sa window, na may kasamang ergonomic na snap-lock na mekanismo. Ang mga frame ng pinto ay gumagamit ng multi-seal na konstruksyon na may espesyal na mataas/mababang temperatura na lumalaban sa silicone rubber gasket. | |

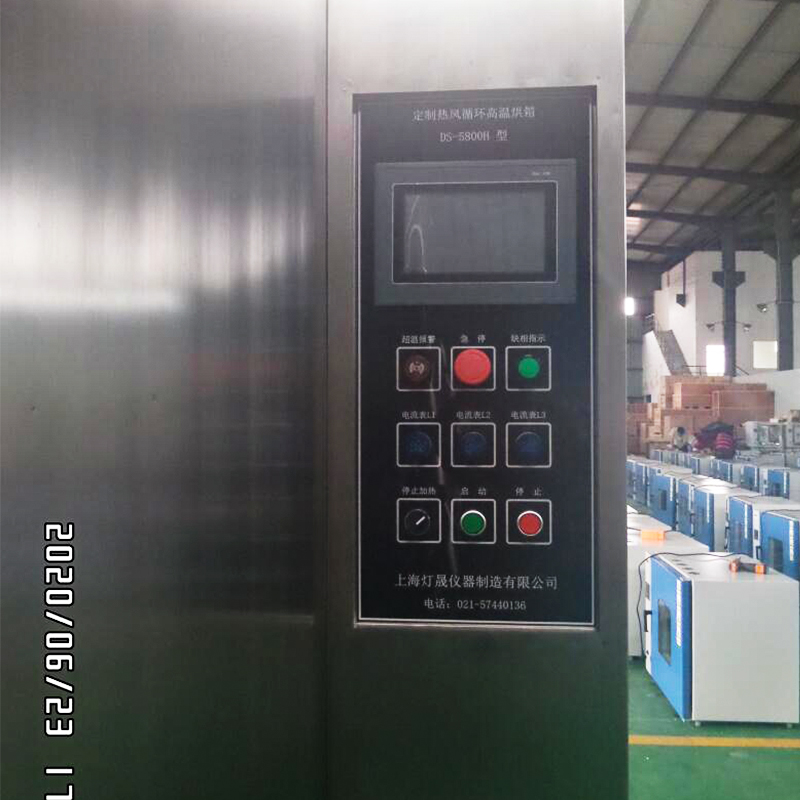

| 3.2 Sistema ng Kontrol | Controller | Touchscreen na may kulay na pulgada |
| Impormasyon sa Pagpapakita ng Interface | Kasalukuyang temperatura ng pagpapatakbo, temperatura ng set, oras ng pagpapatakbo, bilang ng mga segment ng pagpapatakbo (kung nakatakda) at iba pang impormasyon | |
| Operasyon ng Setpoint | Pangmatagalang operasyon pagkatapos ng pagtatakda ng temperatura | |
| Naka-iskedyul na Pagpapatupad | Itakda ang temperatura at ang tagal ng operasyon kapag naabot na ang itinakdang temperatura. Ang aparato ay titigil sa pagpapatakbo kapag nakumpleto ang itinakdang tagal. | |
| Pagpapatupad ng Programa | Itakda ang Temperatura 1, Itakda ang Tagal 1, Itakda ang Temperatura 2, Itakda ang Tagal 2. Hanggang 15 na mga segment ng temperatura at tagal ay maaaring i-program. Pagkatapos makumpleto ang programming, ang kagamitan ay gagana nang sunud-sunod ayon sa mga preset na temperatura at tagal. Kasunod ng pagkumpleto ng bawat operational segment, awtomatikong hihinto ang device. | |
| 3.3 Sistema ng Pamamahagi at Sirkulasyon ng hangin | Fan | 2 high-temperature resistant fan motors high-temperature resistant haluang turbine fan, nakakamit ang forced convective diffusion circulation |
| Fan drive | Axial flow | |
| sirkulasyon ng duct | Parallel duct design na may mainit na hangin na gumagalaw mula kanan pakaliwa. Tinitiyak ng mga baffle na naka-install sa loob ng duct ang parehong presyon at bilis ng hangin na nakakatugon sa mga pamantayan sa pagsubok, habang pinapagana ang mabilis na pag-stabilize ng temperatura sa pagbukas/pagsara ng pinto. | |
| Subukan ang port | Diameter 50mm, 1 sa kaliwang bahagi | |
| 3.4 Sistema ng Pag-init | ① | Ang sistema ng pag-init ay gumagamit ng paraan ng pag-init ng sirkulasyon ng mainit na hangin, na tinitiyak ang pare-parehong pamamahagi ng temperatura at maaasahang kontrol sa temperatura. |
| ② | Ang parehong temperatura control at power output ay kinakalkula ng isang microcomputer, na awtomatikong inaayos ang heating power ayon sa internal load level. Nakakamit nito ang mataas na katumpakan at kahusayan sa enerhiya, na nagreresulta sa higit na pagpapanatili ng kapaligiran at pagtitipid ng enerhiya. | |
| ③ | Pangunahing bahagi ng system: heating tubes, solid-state relay, atbp. | |
| 4. Fault Alarm System | ||
| Proteksyon sa Kaligtasan ng Kagamitan | 1. Independiyenteng limiter ng temperatura na may awtomatikong cut-off ng pag-init kapag nag-overheating, na nagbibigay ng epektibong proteksyon sa sample. 2. Emergency stop button upang agad na putulin ang pangunahing power supply sa mga kritikal na sitwasyon. 3. Sinusubaybayan ng mga ilaw na may tatlong kulay na indicator ang temperatura ng overshoot at pagpapatakbo ng fan motor. Ang anumang anomalya ay nagpapalitaw ng mga naririnig at nakikitang alarma. 4. Earth leakage circuit breaker. 5. Phase failure protection device. | |
| 5. Panimula sa Mga Napiling Bahagi ng Elektrisidad | ||
| Instrumentasyon | Ang LCD integrated module instrumentation ay nagpapakita ng maraming set ng data sa isang screen na may stable at tumpak na signal transmission. Nagtatampok ang instrumento ng PID logic operation, self-tuning functionality, at manual parameter intervention na mga kakayahan. | |
| Solid-state relay | Gumagamit ng mataas na kalidad na solid-state relay | |
| Sensor ng temperatura | Gumagamit ng PT100 sensors | |
| 6. Ibinigay ang Teknikal na Dokumentasyon | ||
| Mga dokumento | Manwal ng paggamit ng kagamitan, warranty card, certificate of conformity, electrical schematic diagram | |
| 7. Opsyonal na Mga Accessory (Opsyonal) | ||
| Imbakan ng Data | USB storage, spreadsheet data storage (500 yuan) | |
| Printer | Thermal paper printing, adjustable print interval time (1500 yuan) | |
| Inert Gas Injection Port | Panloob na U-shaped distribution, aperture 16mm (outer diameter) (2000 yuan) | |
| Metro ng Daloy ng Gas | Kontrolin ang channel ng gas upang ayusin ang rate ng daloy ng gas (25000 yuan) | |
| III. Mga Kinakailangan sa Pag-install ng Kapaligiran ng Kagamitan | ||
| Mga Kinakailangan sa Pag-install ng Kagamitan | Temperatura at halumigmig sa paligid: 5°C hanggang 30°C, relatibong halumigmig: <85% | |
| Walang matinding vibrations sa paligid | ||
| Walang direktang sikat ng araw o iba pang direktang pinagmumulan ng init | ||
| Walang malakas na electromagnetic field sa paligid | ||
| Walang mataas na konsentrasyon ng alikabok o kinakaing unti-unting mga sangkap sa paligid | ||
| Ang silid ay dapat na maayos na maaliwalas. | ||
| Walang malakas na agos ng hangin sa paligid; kung kinakailangan ang sapilitang daloy ng hangin, hindi ito dapat idirekta sa yunit. | ||
| Ang kagamitan ay dapat ilagay sa isang matatag, patag na ibabaw at mapanatili sa isang pahalang na posisyon. | ||
| Ang isang clearance na hindi bababa sa 50cm ay dapat mapanatili sa pagitan ng likuran ng kagamitan at ng dingding, na may hindi bababa sa 50cm na clearance sa magkabilang panig. | ||
| IV. Pagtanggap at Warranty | ||
| Mga Parameter | Ang data sa itaas ay sinusukat sa panahon ng operasyon sa ilalim ng walang-load na mga kondisyon. | |
| Pagtanggap | Pagtanggap testing shall be completed within one week of the equipment arriving at the buyer's designated delivery address. | |
| Warranty | Ang panahon ng warranty ay 12 buwan pagkatapos makumpleto ang pagtanggap. Higit pa sa panahon ng warranty na ito, ang mga makatwirang singil ay ilalapat para sa mga kapalit na bahagi. | |
| V. Production Lead Time at Paraan ng Transportasyon | ||
| Production Lead Time | Paghahatid sa loob ng 30 araw ng trabaho mula sa petsa na ang paunang bayad ay na-kredito sa account ng supplier. | |
| Paraan ng Transportasyon | Transportasyon sa kalsada; mga lalagyan ng pagpapadala na nakakatugon sa mga kinakailangan ng QB/WD008-2001. Lokasyon ng paghahatid: Ang puntong itinalaga ng customer (hindi kasama ang paghahatid sa itaas). Pagbabawas na isasagawa ng mamimili. | |
